Ürün Açıklama

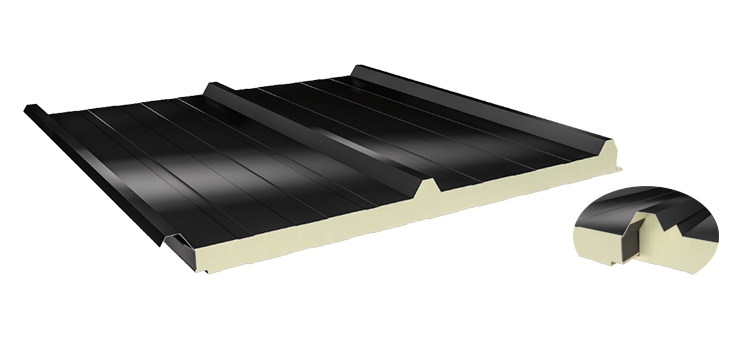

PIR (Poliizosiyanürat) sert köpük yapısı ile yüksek ısı ve sızdırmazlık yalıtımı dışında yangına dayanım geliştirilmiş bir üründür. Herhangi bir yangın durumunda, duman oluşumu da poliüretana göre oldukça düşüktür. 40mm’den 200mm’e kadar farklı renk seçenekleri ile üretilebilmektedir. Poliizosiyanurat dolgusu TS EN 13501-1’e göre B-s1;d0 yanmazlık sınıfındadır.

Fiziksel Özellikler

Ürün	Yalıtım Kalınlığı	Dış Yüzey Kalınlığı	İç Yüzey Kalınlığı	Min. Boy	Maks. Boy	Isı Geçirgenlik Katsayısı	Isıl Direnç*
PIR YALITIMLI ÇATI PANELİ	d mm	t Ne mm	t Ni mm	m	m	U W/m2K	R W/m2K
	40	0,45 0,50 0,60 0,70 0,80	0,35 0,40 0,45 0,50 0,60 0,70 0,80	2	15	0,49	2,03
	50					0,40	2,48
	60					0,34	2,94
	70					0,29	3,39
	75					0,28	3,62
	80					0,26	3,85
	100					0,21	4,75
	120					0,18	5,65
	150					0,14	7,01
	180					0,12	8,37
	200					0,11	9,27

Gizli Vidalı - Fiziksel Özellikler

Ürün	Yalıtım Kalınlığı	Dış Yüzey Kalınlığı	İç Yüzey Kalınlığı	Min. Boy	Maks. Boy	Isı Geçirgenlik Katsayısı	Isıl Direnç*
PIR YALITIMLI GİZLİ VİDALI ÇATI PANELİ	d mm	t Ne mm	t Ni mm	m	m	U W/m2K	R W/m2K
	40	0,45 0,50 0,60 0,70	0,35 0,40 0,45 0,50 0,60 0,70 0,80	2	15	0,52	1,93
	50					0,42	2,41
	60					0,35	2,89
	70					0,30	3,35
	75					0,28	3,57
	80					0,26	3,80
	100					0,21	4,71
	120					0,18	5,64
	150					0,14	7,01
	180					0,12	8,37
	200					0,11	9,27

CTP'li - Fiziksel Özellikler

Ürün	Yalıtım Kalınlığı	Dış Yüzey Kalınlığı	İç Yüzey Kalınlığı	Min. Boy	Maks. Boy	Isı Geçirgenlik Katsayısı	Isıl Direnç*
PIR YALITIMLI CTP'Lİ ÇATI PANELİ	d mm	t Ne mm	t Ni mm	m	m	U W/m2K	R W/m2K
	40	0,45 0,50 0,60 0,70 0,80	0,70 1,00	2	12	0,49	2,03
	50					0,40	2,48
	60					0,34	2,94
	70					0,30	3,39
	75					0,28	3,62
	80					0,26	3,85
	100					0,21	4,75
	120					0,18	5,65
	150					0,14	7,01
	180					0,12	8,37
	200					0,11	9,27

Membranlı - Fiziksel Özellikler

Ürün	Yalıtım Kalınlığı	Dış Yüzey Kalınlığı	İç Yüzey Kalınlığı	Min. Boy	Maks. Boy	Isı Geçirgenlik Katsayısı	Isıl Direnç*
PIR YALITIMLI MEMBRANLI ÇATI PANELİ	d mm	t Ne mm	t Ni mm	m	m	U W/m2K	R W/m2K
	40	1,20 1,50	0,50 0,60 0,70 0,80	2	12	0,49	2,04
	50					0,40	2,50
	60					0,34	2,95
	70					0,29	3,41
	75					0,28	3,63
	80					0,26	3,86
	100					0,21	4,76
	120					0,18	5,66
	150					0,14	7,02
	180					0,12	8,38
	200					0,11	9,29

Yük Tablosu - 3 Hadve

PIR YALITIMLI ÇATI PANELİ			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,40	40	290	169	121	94	70
		50	353	211	152	119	86
		60	403	246	179	141	102
		70	446	277	203	160	119
		75	466	291	214	168	127
		80	485	305	225	177	135
		100	552	355	263	206	166
		120	613	399	296	230	185
		150	694	458	338	261	207
		180	768	509	373	285	225
		200	814	540	394	300	235

Yük Tablosu - 5 Hadve

PIR YALITIMLI ÇATI PANELİ			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,40	40	434	241	167	128	86
		50	527	300	211	152	102
		60	600	349	248	173	119
		70	660	391	281	193	135
		75	688	411	296	203	144
		80	713	430	311	214	152
		100	805	498	364	256	186
		120	886	558	411	298	220
		150	994	640	472	361	272
		180	1093	712	525	406	323
		200	1119	757	557	429	340

Yük Tablosu - 3 Hadve Gizli Vidalı

PIR YALITIMLI ÇATI PANELİ			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,40	40	370	201	137	104	84
		50	481	266	184	141	111
		60	563	318	223	172	128
		70	629	362	256	199	144
		75	658	382	272	211	153
		80	684	400	287	223	161
		100	777	468	340	266	195
		120	857	527	386	303	230
		150	960	606	447	351	282
		180	1054	677	501	392	315
		200	1104	720	533	416	333

Yük Tablosu - 5 Hadve Gizli Vidalı

PIR YALITIMLI ÇATI PANELİ			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,40	40	495	263	176	132	106
		50	632	342	233	177	123
		60	733	405	280	207	139
		70	814	458	321	228	156
		75	850	483	339	238	164
		80	882	505	357	249	173
		100	996	587	421	291	207
		120	1043	657	477	333	241
		150	1067	736	552	396	293
		180	1085	743	565	456	346
		200	1093	747	567	457	381

Yük Tablosu - 3 Hadve CTP'li

PIR YALITIMLI ÇATI PANELİ			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,70	40	98
		50	140	60
		60	189	83
		70	237	110
		75	252	121	51
		80	276	132	56
		100	343	186	85	60
		120	456	215	99	69	52
		150	529	251	116	82	61
		180	597	283	130	92	68
		200	638	308	138	101	74

Yük Tablosu - 5 Hadve CTP'li

PIR YALITIMLI ÇATI PANELİ			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,70	40	100
		50	142	57
		60	186	76
		70	230	97	55
		75	254	109	59
		80	265	122	66
		100	317	169	95	58
		120	414	223	127	79	54
		150	544	286	163	111	75
		180	667	323	183	127	91
		200	713	350	196	133	97

Yük Tablosu - Membranlı

PIR YALITIMLI ÇATI PANELİ	Çok Açıklık Yayılı Yük (kg/m2)
Alt Sac mm	Aşık Aralığı (m)
Alt Sac mm	1.00	1.50	2.00	2.50	3.00
0,50 0,60 0,70 0,80	202	131	99	80	67
	242	161	121	96	81
	281	188	141	112	94
	231	214	161	129	106

Ürün Özellikleri

3 ve 5 hadveli dış yüzey formu

Boyalı galvaniz sac, membran, CTP ya da alüminyum, iç ve dış yüzey alternatifleri

Farklı renk seçeneklerinde üretim

%5 üzeri çatı eğimlerinde uygulanabilirlik

TS EN 13501-1’e göre yanmazlık sınıfı, PIR yalıtımlı çatı panelleri için B-s1; d0

2 m ile 15 m arası istenilen boyda üretim esnekliği

40-50-60-70-75-80-100-120-150-180-200 mm panel kalınlığı seçenekleri

TS EN 14509’a göre ısı geçirgenlik katsayısı U değeri, panel kalınlıklarına göre 0,49 – 0,11 W/m2K arası

PIR yalıtımının yanında PUR ve EPS yalıtım alternatifi

ISO, TSE, CE kalite belgeleri
